Деталь сошла со станка с ровными размерами, а через час лежит «пропеллером»: плоскость ушла на 0,1–0,3 мм, отверстия сместились, тонкая стенка выгнулась. Такое коробление — одна из самых частых претензий к механической обработке алюминия. Причин обычно несколько, и они накладываются друг на друга: напряжения в заготовке, нагрев при резании, усилие зажима и недостаточная жёсткость самой детали. Ниже разобрано, откуда берётся деформация и что делают технологи, чтобы её убрать.
Содержание
- Основные причины коробления
- Как выбор заготовки влияет на результат
- Технологические приёмы против деформации
- Как понять, что причина в напряжениях, а не в станке
- Заключение
- Детали из алюминия в «Arretir»
Основные причины коробления
Алюминий — мягкий и лёгкий металл с высоким коэффициентом теплового расширения, а типичные детали из него — корпуса, плиты и рамы с тонкими стенками. Сочетание этих факторов и делает его склонным к деформации.
Остаточные напряжения в заготовке
Прокат, плиты и поковки получают закалкой, прокаткой, растяжением и правкой. После этого внутри металла остаются самоуравновешенные напряжения: наружные слои сжаты, сердцевина растянута, либо наоборот. Пока заготовка цельная, они в равновесии. Когда фреза снимает материал, равновесие нарушается, и оставшаяся часть деформируется, чтобы перераспределить нагрузку. Особенно напряжены толстые плиты из термоупрочняемых сплавов, например Д16Т и В95, а также закалённые заготовки больших сечений.
Нагрев в зоне резания
Коэффициент линейного расширения алюминиевых сплавов около 23·10⁻⁶ 1/К — почти вдвое больше, чем у стали. Для детали длиной 300 мм нагрев всего на 10 °C даёт удлинение примерно 0,07 мм. Если деталь нагрелась при чистовой обработке, а измеряют её остывшей, размер «уходит» на величину, сопоставимую с допуском по 7–8 квалитету.
Зажим и крепление
Тонкостенную заготовку легко деформировать самим прижимом: в тисках или кулачках она слегка пружинит, обработанная поверхность получается плоской в зажатом состоянии, а после раскрепления деталь возвращается в исходную форму, и плоскость «поднимается».
Недостаточная жёсткость и вибрации
Когда стенка тоньше 1–2 мм при большой высоте, она отжимается от фрезы и вибрирует. Инструмент срезает неравномерный слой, на поверхности остаются волны, а часть деформации остаётся в детали после обработки.
Как выбор заготовки влияет на результат
Многое решается ещё до запуска программы. Для плит и корпусов, где важна плоскостность, применяют литые алюминиевые плиты, прошедшие стабилизирующую обработку: они хорошо держат геометрию и мало «ведут» после фрезеровки. Для ответственных деталей из закалённых сплавов используют заготовки, подвергнутые снятию напряжений, а режим термообработки выбирают по марке и состоянию поставки: неправильный нагрев может изменить механические свойства сплава.
Имеет значение и ориентация детали в заготовке. Длинные детали стараются располагать вдоль направления проката, а симметричные — по центру сечения, чтобы снимаемые слои были одинаковыми с обеих сторон.
| Тип заготовки | Склонность к короблению | Где применяют |
|---|---|---|
| Литая плита (стабилизированная) | Низкая | Плоские детали, оснастка, корпуса |
| Катаная плита (Д16Т, 6061, АМг) | Средняя | Универсальные детали |
| Толстая закалённая плита (В95, 7075) | Высокая | Силовые детали, требуют продуманного маршрута |
| Пруток | Низкая при небольшом диаметре | Втулки, оси, фланцы |
Технологические приёмы против деформации
Черновая и чистовая обработка раздельно
Основной приём — разделить черновой и чистовой проходы. На чернове снимают основной объём и оставляют припуск 0,3–0,5 мм. Затем деталь освобождают от крепления, дают ей «отдохнуть» и закрепляют заново с малым усилием. Чистовой проход снимает уже небольшой слой, не вызывающий значительного перераспределения напряжений.
Симметричный съём материала
Если срезать материал только с одной стороны плиты, она изогнётся. Поэтому обрабатывают поочерёдно обе стороны, переворачивая деталь, а карманы выбирают равномерно, не оставляя тонких стенок до последнего этапа.
Инструмент и режимы
Для алюминия применяют острые фрезы с 2–3 зубьями, полированными канавками и большим углом подъёма стружки. Высокая подача и острая кромка снижают тепловыделение, а хорошая эвакуация стружки не даёт ей прилипать к инструменту. Охлаждение эмульсией или масляным туманом стабилизирует температуру детали.
Крепление
Для тонких плит используют вакуумные столы, мягкие губки, клеевое крепление, оснастку по контуру детали. Усилие зажима подбирают минимально необходимым, а ответственные плоскости проверяют после раскрепления.
Как понять, что причина в напряжениях, а не в станке
Если деталь «уходит» после снятия с оснастки или через несколько часов, причина в остаточных напряжениях и зажиме. Если геометрия плохая сразу под фрезой, смотрят на жёсткость станка, износ шпинделя и инструмента. Полезный тест — измерить плоскость сразу после обработки и спустя сутки: расхождение покажет вклад внутренних напряжений.
Заключение
Коробление алюминиевых деталей вызывают остаточные напряжения заготовки, нагрев при резании, избыточный зажим и тонкие стенки. Бороться с ним нужно комплексно: выбирать стабильную заготовку, разделять черновую и чистовую обработку, снимать материал симметрично, использовать острый инструмент и аккуратное крепление. Тогда детали сохраняют заданную плоскостность и допуски после раскрепления.

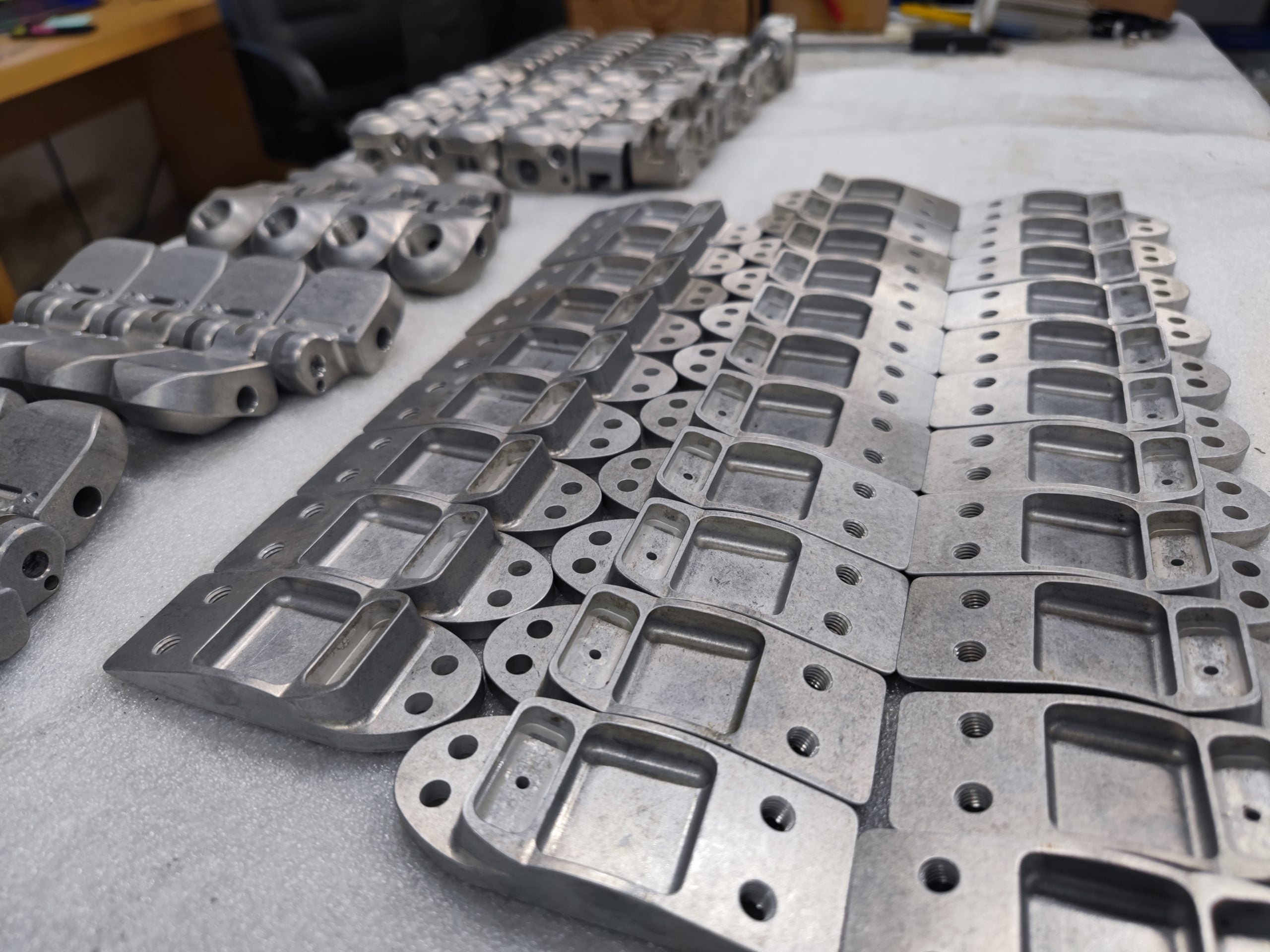

Детали из алюминия в «Arretir»
Компания «Arretir» выполняет изготовление деталей из алюминия на станках с ЧПУ. Мы подбираем заготовку и маршрут обработки под геометрию детали, чтобы сохранить допуски после раскрепления. Отправьте чертёж — рассчитаем стоимость и сроки.
